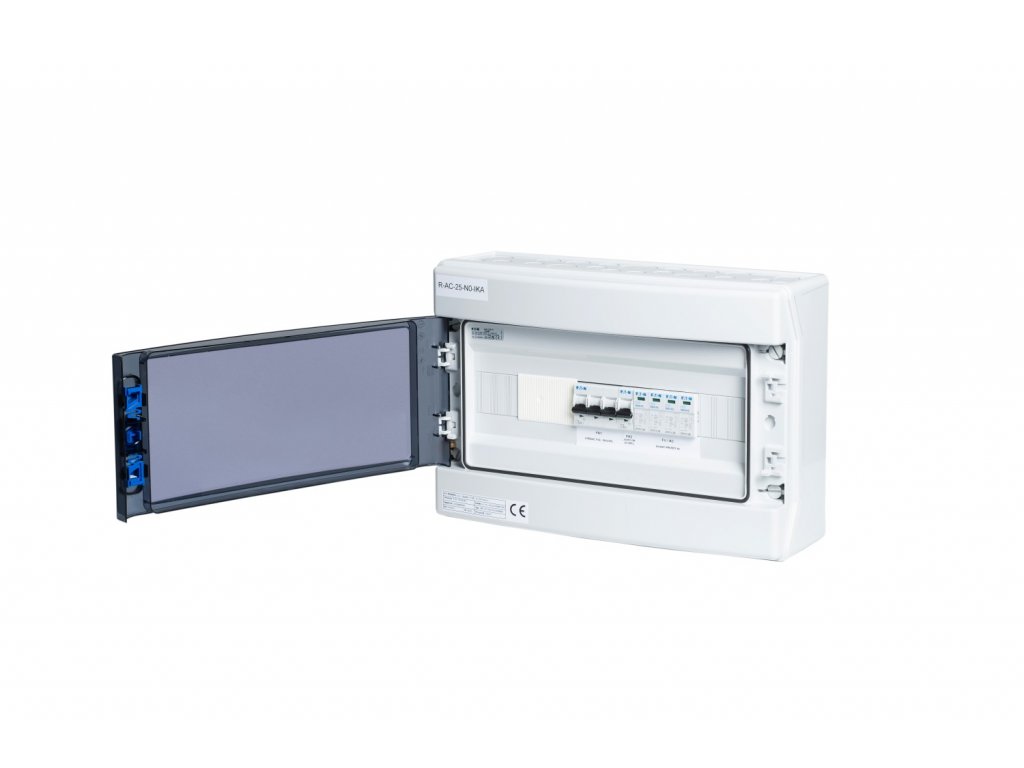

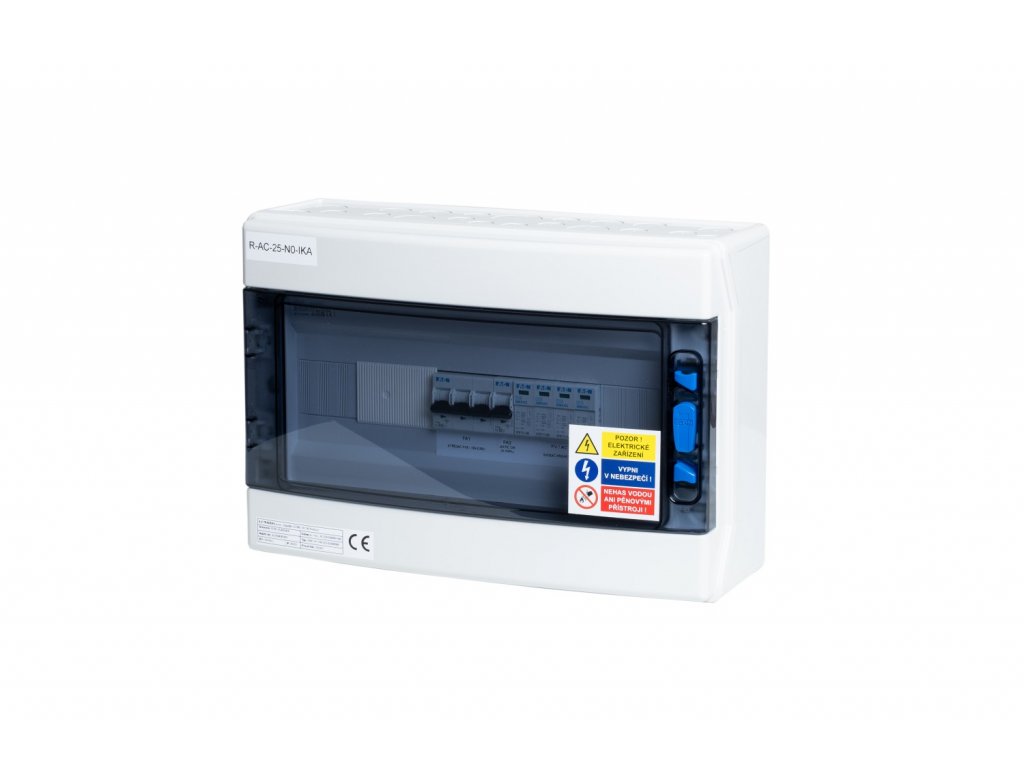

Rozváděč R-AC-25-NO-IKA
AC rozváděč určený pro montáž na zeď, IP65/20C sloužící jako vstupní rozváděč (u střídače) pro třífázové fotovoltaické elektrárny (typicky střídače: GOODWE, SOLAX, ,GROWATT, WATTSONIC a jiné).
| Kategorie: | Rozváděče |
|---|
AC rozváděč určený pro montáž na zeď, IP65/20C sloužící jako vstupní rozváděč (u střídače) pro třífázové fotovoltaické elektrárny (typicky střídače: GOODWE, SOLAX, ,GROWATT, WATTSONIC a jiné).
Jeho výhodou je malý rozměr, možnost "skládat" s ostatními AC rozváděči vedle sebe nebo pod sebe, čímž je možné je nainstalovat i do prostoru, kde je problém s místem.

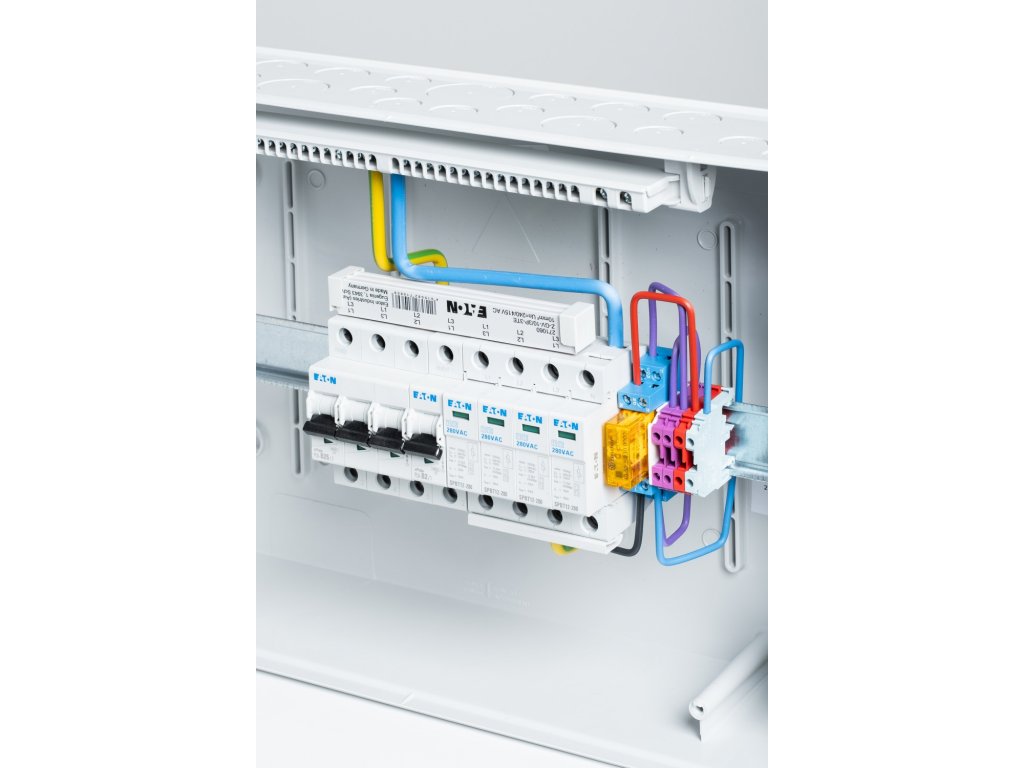

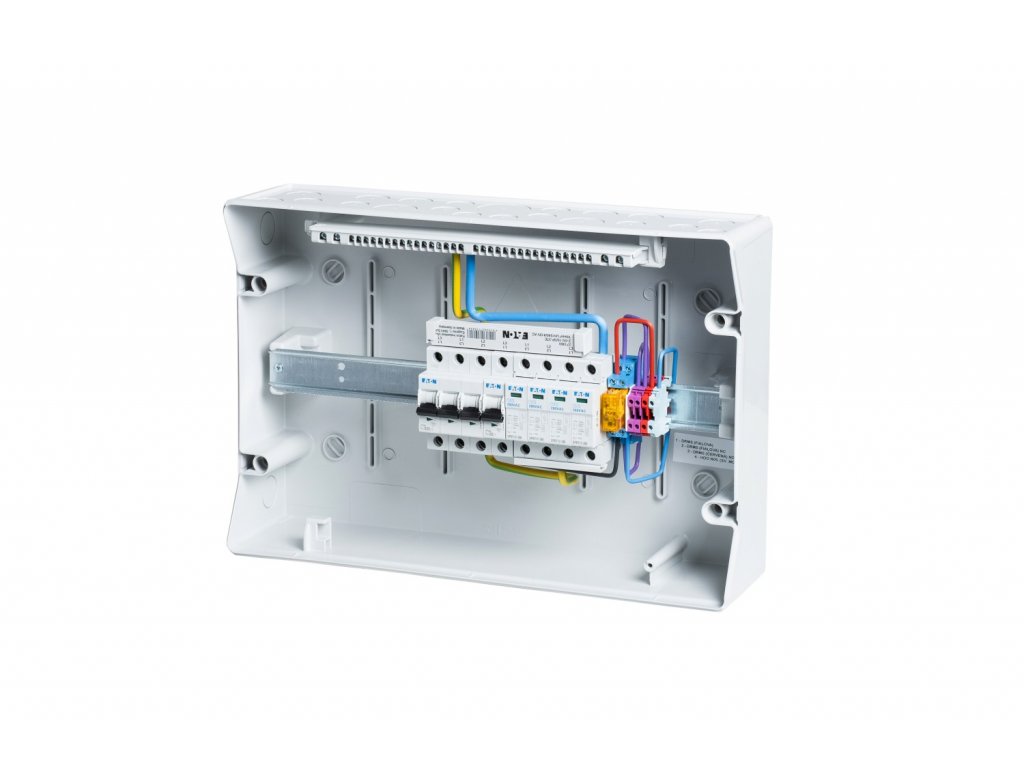

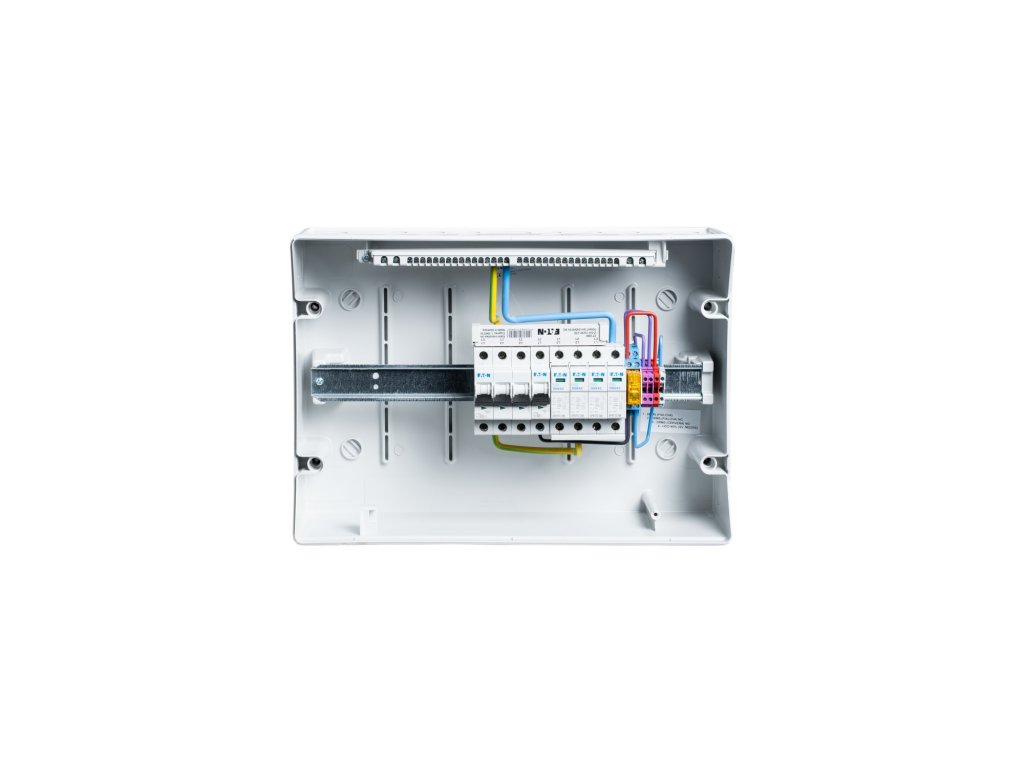

V rozváděči je osazen svodič přepětí AC T1+T2, jistič B25/3 pro jištění vstupu do střídače. Dále Jistič B2/1 který jistí PATICI/RELE Finder, které zajišťuje N0% pro splnění podmínek distribucí (součástí je jak NC, tak NO kontakt a střed.) Čímž je zajištěno použití pro všechny typy měničů na trhu.
Vhodné kombinovat s rozváděčem R-FVE-DC2T1-IKA, R-FVE-DC3T1-IKA pro stejnosměrnou část instalace a rozváděči R-FVE-A40-2 pro zálohované okruhy s manuálním přepínačem (přemostění střídače), nebo rozváděčem R-FVE-Z4 s proudovým chráničem, zásuvkami a jištěním.
Soupis komponent
| Kod | Výrobce | Produkt | Popis | Počet kusů | |
|---|---|---|---|---|---|
| 174200 | EATON | IKA-1/18-ST |
|
1 | |
| 158331 | EATON | SPBT12-280/4 | Svodič přepětí třídy T1+T2 (B+C), 4pól sada pro TN-S | 1 | |
| 286516 | EATON | PL6-B2/1 | Jistič PL6, char B, 1-pólový, Icn=6kA, In=2A | 1 | |
| 40528230 + 9565 | FINDER | RELE 2P/8A 230AC + PATICE 40/41/44/99.01 | Rele + Patice N0% (NC,NO,STŘED) | 1 | |
| 286591 | EATON | PL6-B25/3 | Jistič PL6, char B, 3-pólový, Icn=6kA, In=25A | 1 |
-
R-AC-25-CAD (43.4 kB)
-
R-AC-25 oteplení (56.4 kB)
-
Prohlášení o shodě (85.8 kB)
-
R-AC-25 rozměrový výkres (81.4 kB)
