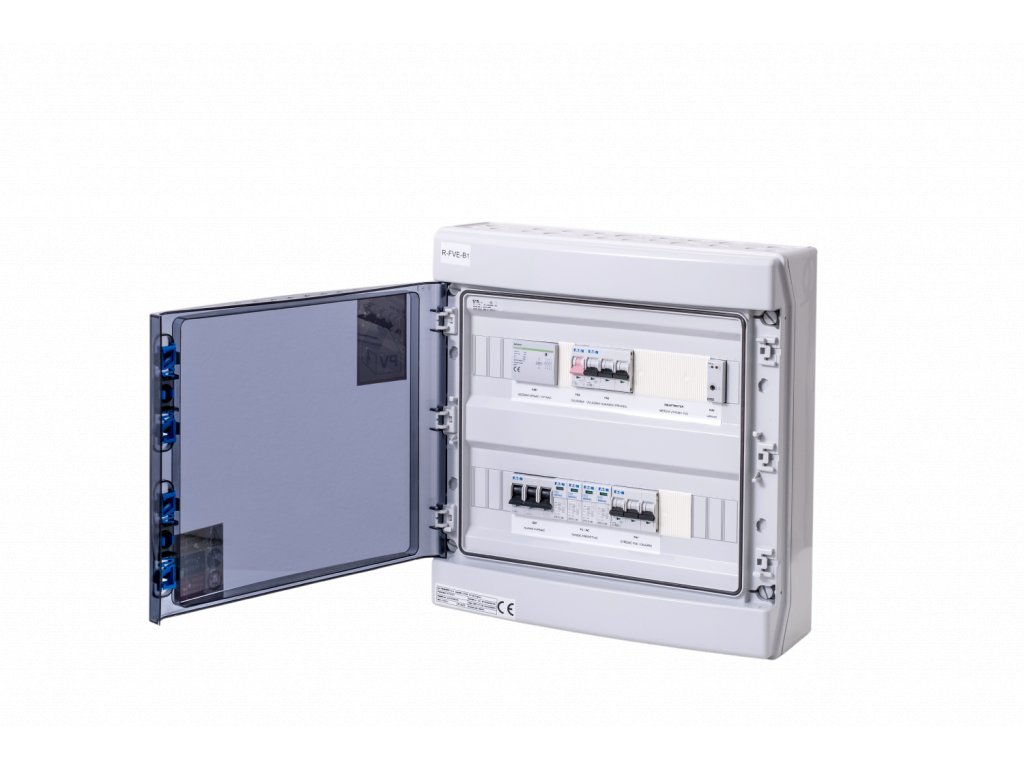

Rozváděč R-FVE-B1
AC+DC rozváděče určené pro montáž na zeď, IP65, slouží pro obsluhu třífázové fotovoltaické elektrárny v kombinaci s přepínačem (typicky střídač GoodWe 4 až 10K-ET).
| Kategorie: | Rozváděče |
|---|
AC+DC rozváděče určené pro montáž na zeď, IP65, slouží pro obsluhu třífázové fotovoltaické elektrárny v kombinaci s přepínačem (typicky střídač GoodWe 4 až 10K-ET).
Jeho výhodou je manuální přechod ze sítě a zálohou. Je zapotřebí kontrolovat zatížení při výpadku elektrické energie, aby nedošlo k přetížení po přepnutí přepínače, protože jeho funkce přepne na zálohu střídače celý dům.
Nespornou výhodou je minimální zásah do rozváděče zákazníka – Smartmeter (měření střídače), společné rozpadové místo i veškeré jištění je součástí tohoto rozváděče. Stačí tedy udělat smyčku mezi hl. rozváděčem a umístěním technologie.
Pozn. Smartmeter není součástí dodávky.
V rozváděči je připraveno i krizové odpojení střídače HDO (N0%). Rozváděč R-FVE-B1 je koncipován na hlavní jistič ve sloupku maximálně 40 A. R-FVE-A1 (A2) obsahuje i DC pojistkové odpínače a svodiče přepětí (A1 jeden pro jeden řetězec, A2 pro dva řetězce). Při přepnutí dochází k mírné časové prodlevě (přepnutí stykačů) – tedy nejedná se o bezvýpadkové řešení zálohy.
Soupis komponent
| Kod | Výrobce | Produkt | Popis | Počet kusů | |
|---|---|---|---|---|---|
| 174201 | EATON | IKA-2/36-ST | Rozvodnice NA omítku IP65, průhledné dveře, 2 řady, 36 modulů | 1 | |
| 158331 | EATON | SPBT12-280/4 | Svodič přepětí třídy T1+T2 (B+C), 4pól sada pro TN-S | 1 | |
| 276272 | EATON | IS-40/3 | Hlavní spínač, 240V, 40A, 3HP | 1 | |
| 3722 | EATON | HRN-55 | Hlídací napěťové relé | 1 | |
| 40528230 + 95.65 | FINDER |
|
Finder RELE | 1 | |
| 248852 | EATON | Z-SCH-230/40-40 | Instalační stykač, 230VAC/50Hz, 4S, 40A | 1 | |
| 286586 | EATON | PL6-B6/3 | Jistič PL6, charakteristika B, 3-pólový, Icn=6kA, In=6A | 1 | |
| 286590 | EATON | PL6-B20/3 | Jistič PL6, charakteristika B, 3-pólový, Icn=6kA, In=20A | 1 | |
| 286516 | EATON | PL6-B2/1 | Jistič PL6, char B, 1-pólový, Icn=6kA, In=2A | 1 |
