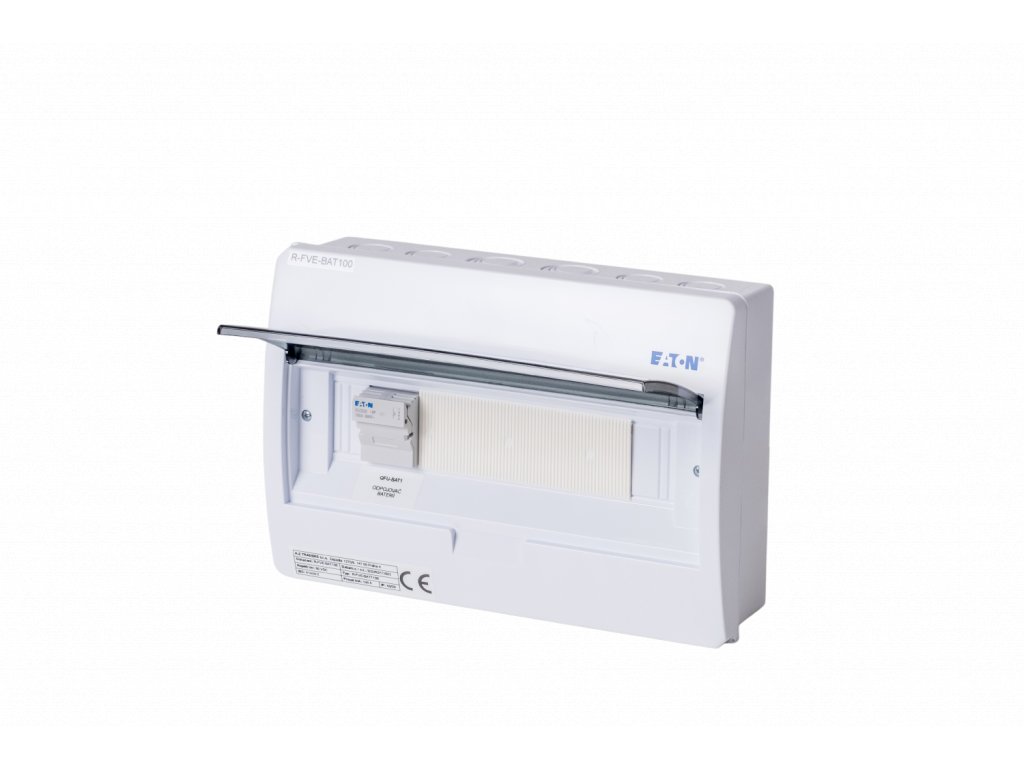

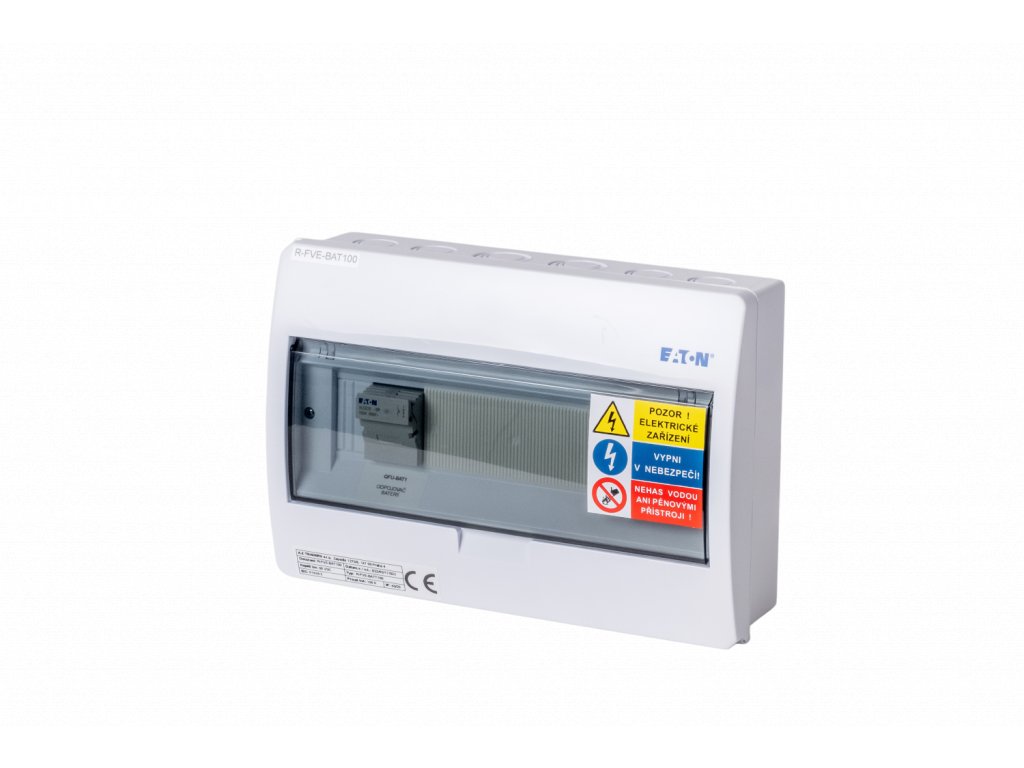

Rozváděč R-FVE-BAT100
AC rozváděč určený pro montáž na zeď, IP40/20 sloužící jako vstupní/výstupní rozváděč (u střídače) pro jednofázové fotovoltaické elektrárny (typicky střídač Goodwe 3648-EM a 3648D-ES) tak, aby bylo zajištěno jištění výstupů i výstupů včetně přepínače v případě poruchy nebo vypnutého střídače.
| Kategorie: | Rozváděče |
|---|
AC rozváděč určený pro montáž na zeď, IP40/20 sloužící jako vstupní/výstupní rozváděč (u střídače) pro jednofázové fotovoltaické elektrárny (typicky střídač Goodwe 3648-EM a 3648D-ES) tak, aby bylo zajištěno jištění výstupů i výstupů včetně přepínače v případě poruchy nebo vypnutého střídače.
Jeho výhodou je malý rozměr, možnost "skládat" s ostatnímy AC rozváděči vedle sebe nebo pod sebe, čímž je možné je nainstalovat i do prostoru, kde je problém s místem.
V rozváděči je osazen svodič přepětí AC, jističi B16/1 pro jištění vstupu do střídače a výstupu pro zálohované okruhy dále manuální dvoupolový přepínačem pro přemostění zálohovaných okruhů v době servisu nebo vypnutí střídače.
Vhodné kombinovat s rozváděčem R-FVE-DC1, R-FVE-DC2 a R-FVE-BAT100 pro stejnosměrnou část instalace a R-FVE-Z1 pro výstup se zásuvkami.
Soupis komponent
| Kod | Výrobce | Produkt | Popis | Počet kusů |
|---|---|---|---|---|
| 280347 | EATON | BC-O-1/12-ECO | Rozvodnice NA omítku, průhledné plast. dveře, 1 řada, 12 modulů | 1 |
| 6756 | EATON/ETI/OEZ | PV22 100A GG | Válcová pojistka GG 500V AC 100A C22(22,2x58mm) | 1 |
| 192380 | EATON | VLCE22-1P | Pojistkový odpínač pro válcové pojistky C22 do 100A, 1-pól | 1 |
