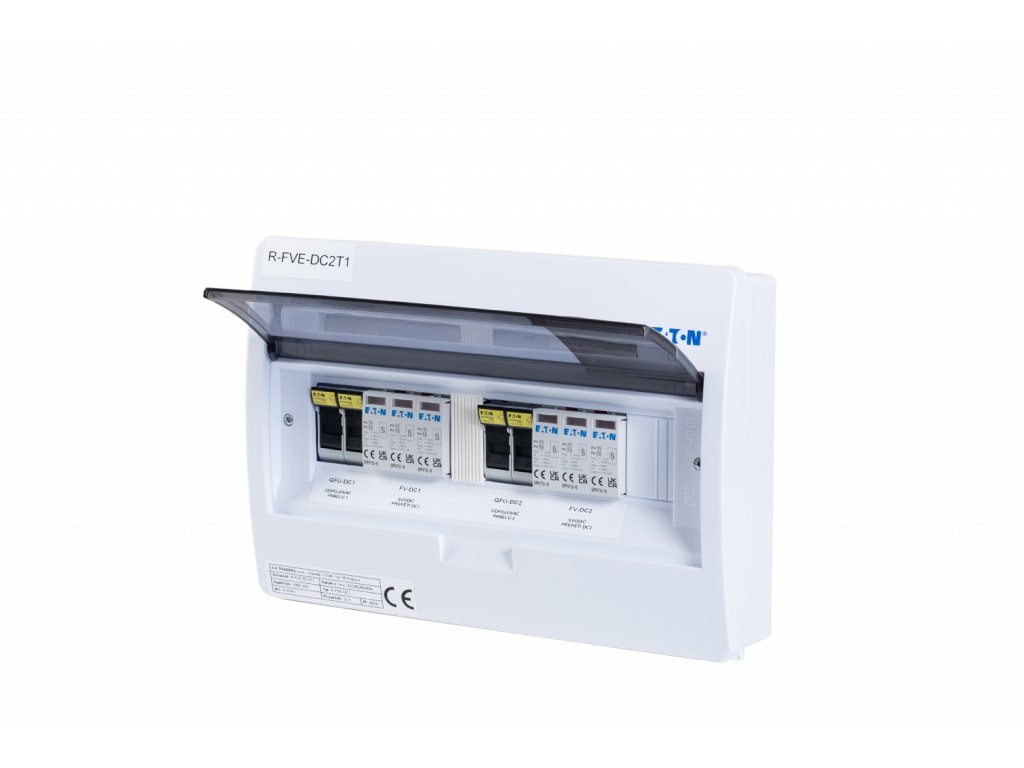

Rozváděč R-FVE-DC2 - třída ochrany 1+2/2
DC rozváděč určený pro montáž na zeď, IP40/20 sloužící jako vstupní rozváděč od fotovoltaických panelů (ke střídači) pro celé portfolio fotovoltaických elektráren.
| Kategorie: | Rozváděče |
|---|
DC rozváděč určený pro montáž na zeď, IP40/20 sloužící jako vstupní rozváděč od fotovoltaických panelů (ke střídači) pro celé portfolio fotovoltaických elektráren. Zejména při použití ostatních rozváděčů taktéž EATON BC-O-1/12-ECO.
Jeho výhodou je malý rozměr, možnost »skládat« s ostatními AC rozváděči vedle sebe nebo pod sebe, čímž je možné je nainstalovat i do prostoru, kde může být problematické najít dostatek volného prostoru.

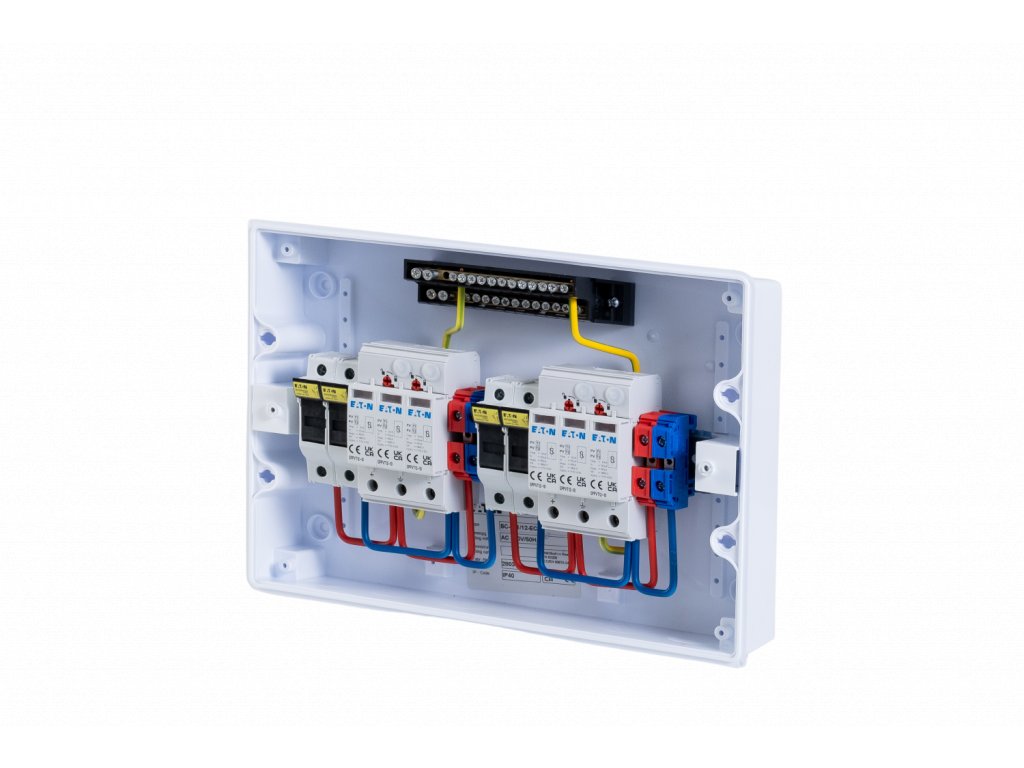

V rozváděči je osazen svodič přepětí DC s pojistkovými odpínači včetně gPV pojistek pro jištění DC vstupu do střídače.
Vhodné kombinovat s rozváděči pro střídavou část instalace osazenou v rozváděčích EATON BC-O-1/12-ECO.
Soupis komponent
| Kod | Výrobce | Produkt | Popis | Počet kusů |
|---|---|---|---|---|
| 280347 | EATON | BC-O-1/12-ECO | Rozvodnice NA omítku, průhledné plast. dveře, 1 řada, 12 modulů | 1 |
| 177256 | EATON | SPPVT12-10-2+PE | Svodič přepětí T1+T2 (I+II, B+C), fotovoltaické aplikace 1000V DC, max.zkrat.proud 1000A | 2 |
| 2625085 |
EATON/ETI/OEZ |
CH10x38 gPV 15A/1000V DC | Ultra rychlá válcová pojistka pro fotovoltaiku, (norma UL), 10x38mm, 1100V DC, 15A | 4 |
| CHPV2U | EATON | CHPV2U | Pojistkový odpojovač, fotovoltaické aplikace, 2-pole, 1000V AC / 30A, C10 (10x38mm) | 2 |
-
Certifikát (917.7 kB)
-
Montážní návod (122.1 kB)
-
Protokol (1.3 MB)
-
R-FVE-DC2T1-CAD (49.8 kB)
-
R-FVE-DC2T1 rozměry (103 kB)
-
Uživatelský návod (86.1 kB)
