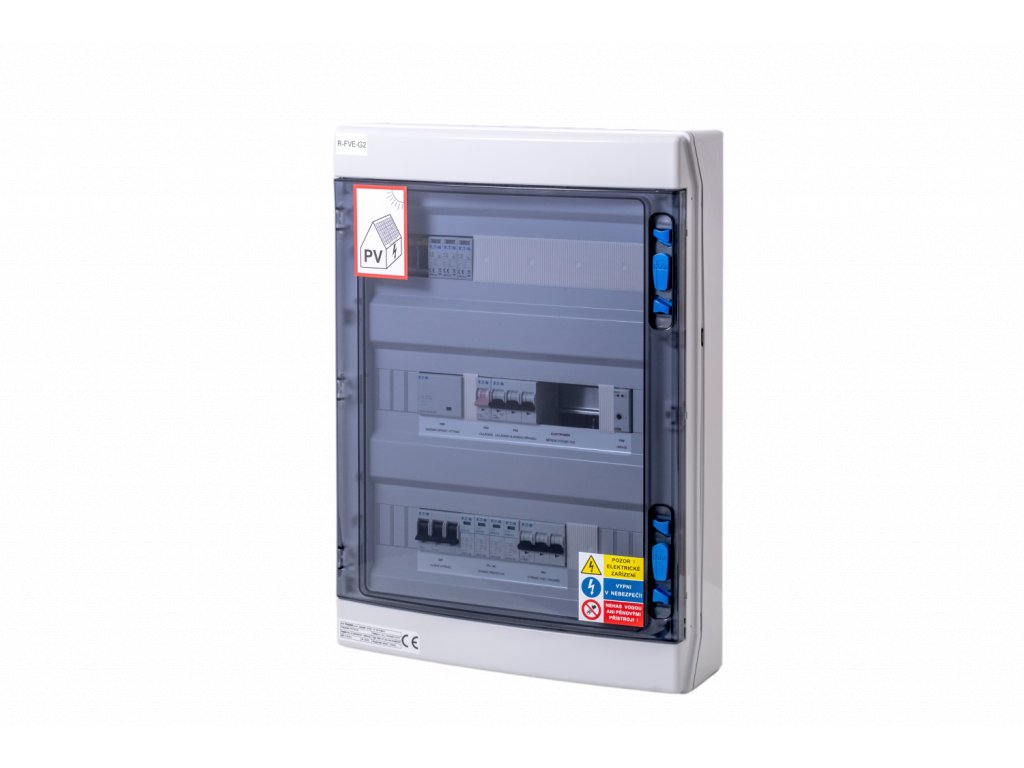

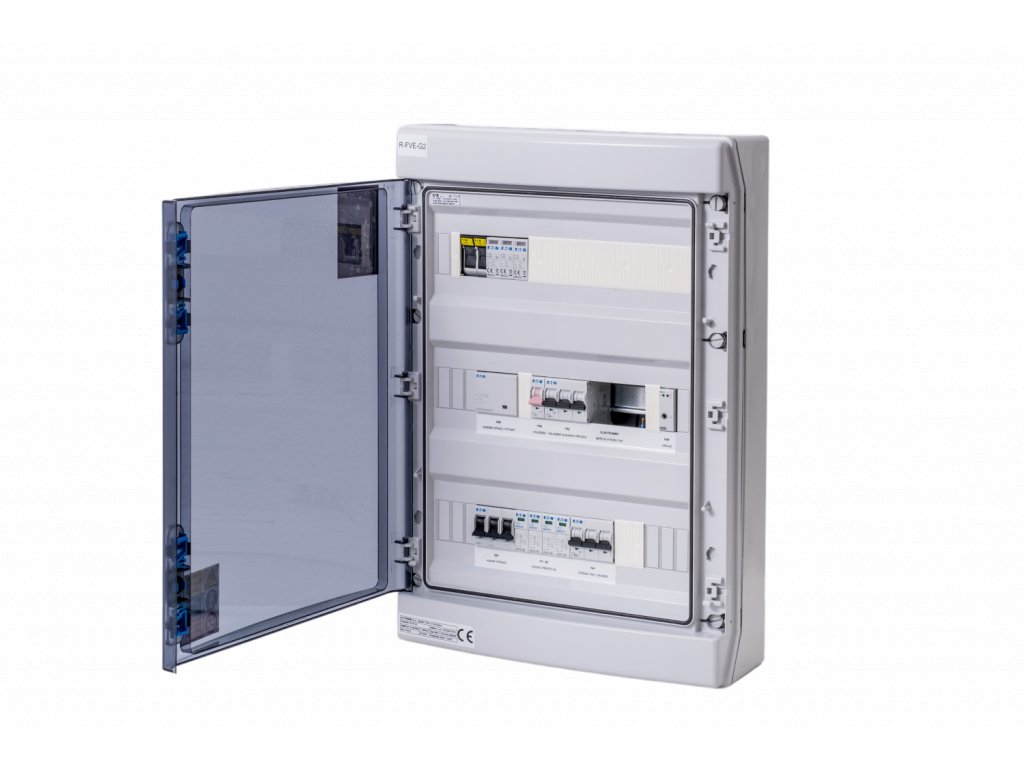

Rozváděč R-FVE-G1 - třída ochrany 1+2 (bez AC svodiče)
AC+DC rozváděč. Určený k montáži na zeď. Stupeň krytí IP65. Rozváděč slouží pro obsluhu třífázové fotovoltaické elektrárny (typicky střídač GROWATT nebo ostatní střídače s přímím měřením).
| Kategorie: | Rozváděče |
|---|
AC+DC rozváděč. Určený k montáži na zeď. Stupeň krytí IP65. Rozváděč slouží pro obsluhu třífázové fotovoltaické elektrárny (typicky střídač GROWATT nebo ostatní střídače s přímím měřením). Nespornou výhodou je minimální zásah do rozváděče zákazníka – měření střídače je přímo zde, společné rozpadové místo i veškeré jištění je součástí tohoto rozváděče. Stačí tedy udělat smyčku mezi hl. rozváděčem a umístěním technologie. V rozváděči je připraveno i krizové odpojení střídače HDO (N0%). Rozváděč R-FVE-G1 je koncipován na hlavní jistič ve sloupku maximálně 40A. Obsahuje i DC pojistkové odpínače a svodiče přepětí. Rozváděč neobsahuje AC svodič přepětí

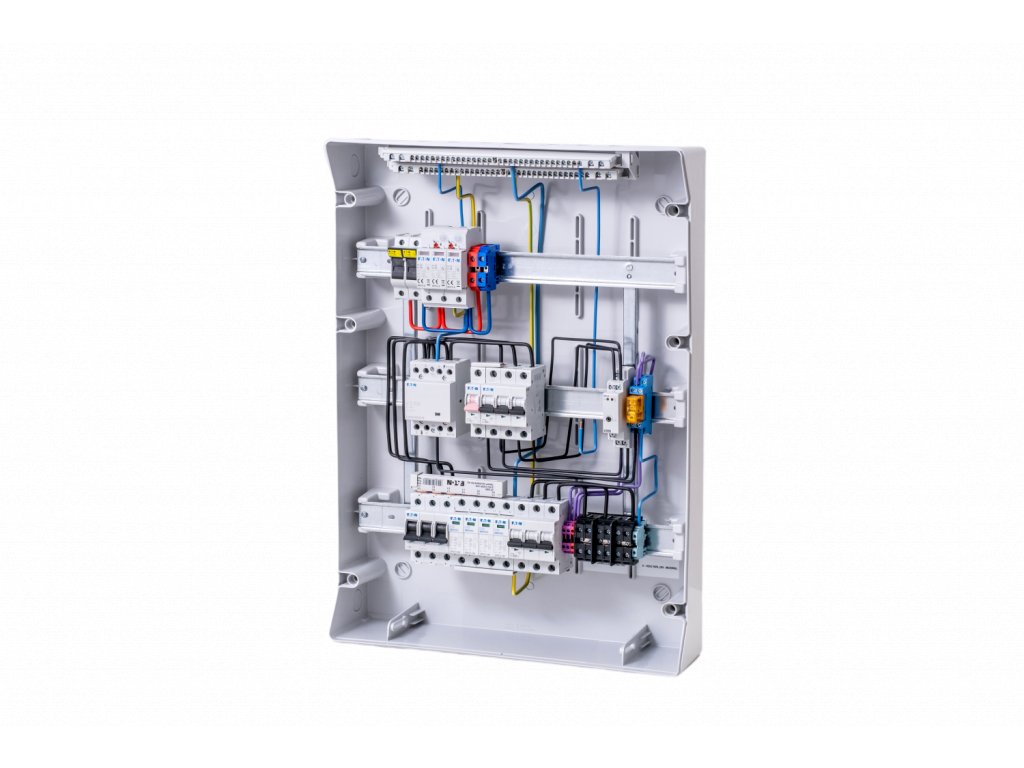

Soupis komponent
| Kod | Výrobce | Produkt | Popis | Počet kusů |
|---|---|---|---|---|
| 174202 | EATON | IKA-3/54-ST | Rozvodnice NA omítku IP65, průhledné dveře, 3 řady, 54 modulů | 1 |
| 276272 | EATON | IS-40/3 | Hlavní spínač, 240V, 40A, 3HP | 1 |
| 3722 | ELKO EP | HRN-55 | Hlídací napěťové relé | 1 |
| 40.52.8.230+95,65 | FINDER | 2P/8A 230VAC 40.52.8.230.0000 | Finder RELE | 1 |
| 177256 | EATON | SPPVT12-10-2+PE | Svodič přepětí T1+T2 (I+II, B+C), fotovoltaické aplikace 1000V DC, max.zkrat.proud 1000A | 1 |
| 2625085 | EATON/ETI/OEZ | CH10x38 gPV 15A/1000V DC | Ultra rychlá válcová pojistka pro fotovoltaiku, (norma UL), 10x38mm, 1100V DC, 15A | 2 |
| CHPV2U | EATON | CHPV2U | Pojistkový odpojovač, fotovoltaické aplikace, 2-pole, 1000V AC / 30A, C10 (10x38mm) | 1 |
| 248852 | EATON | Z-SCH-230/40-40 | Instalační stykač, 230VAC/50Hz, 4S, 40A | 1 |
