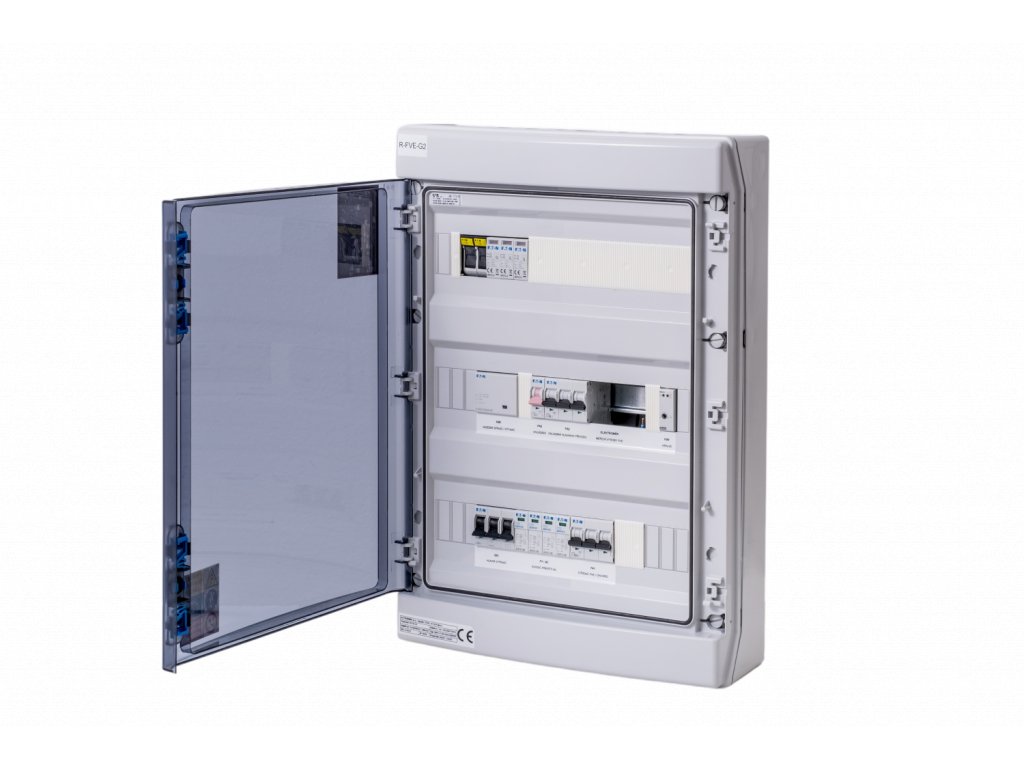

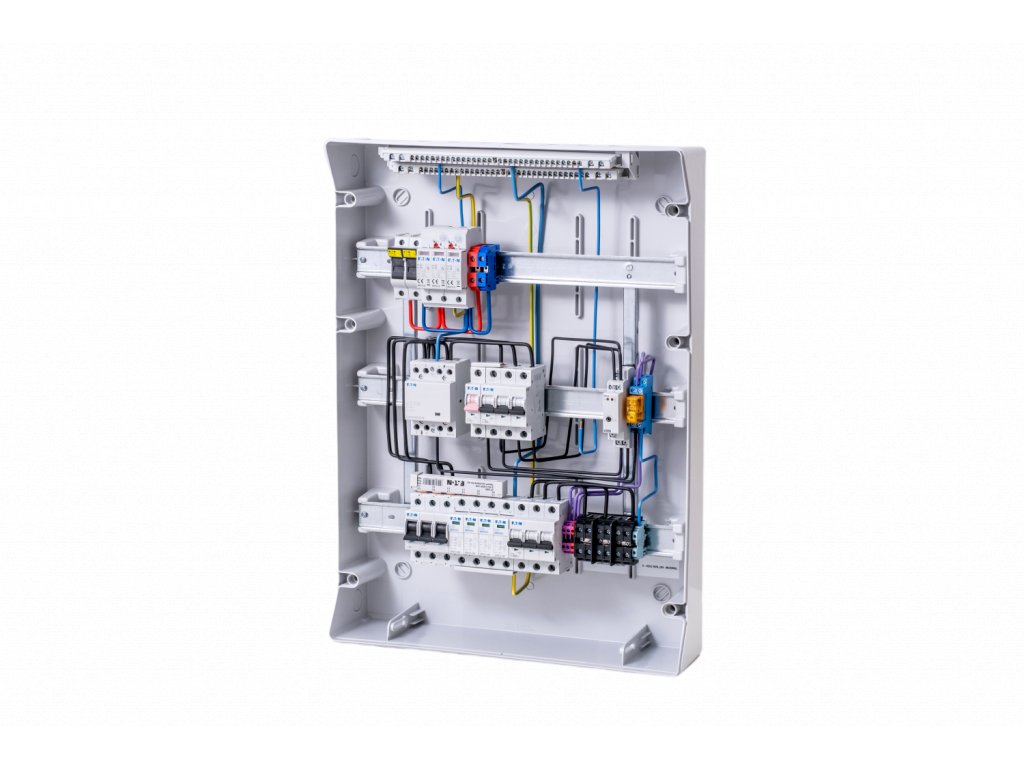

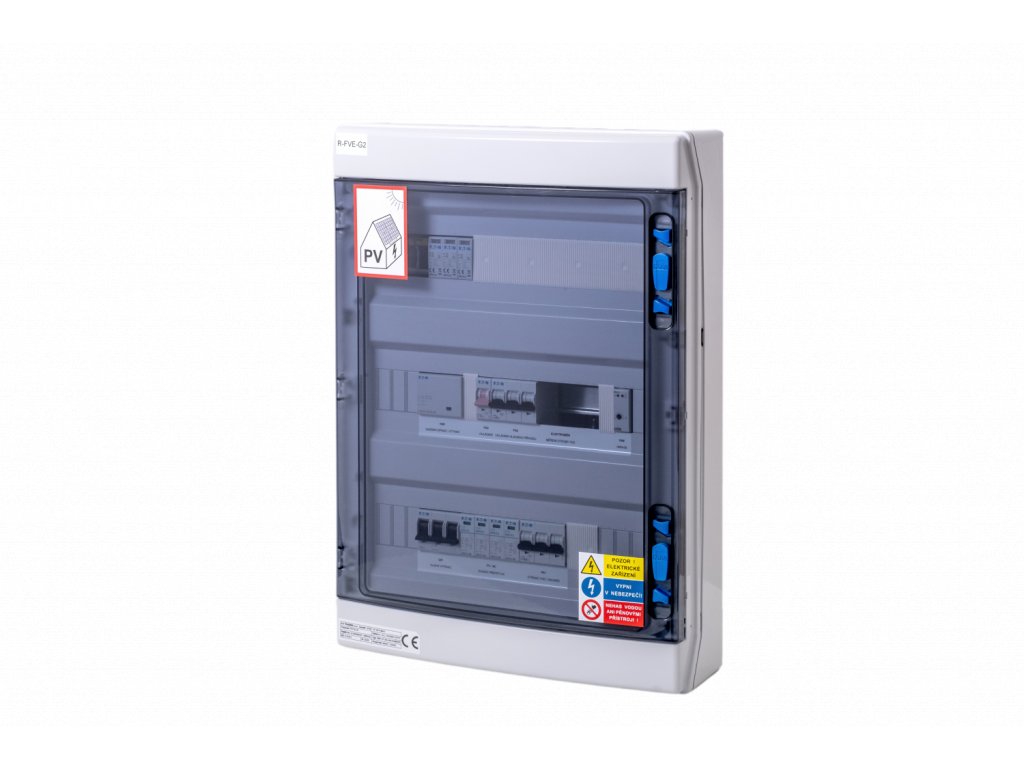

Rozváděč R-FVE-G2 - třída ochrany 1+2 (s AC svodičem)
AC+DC rozváděče určené pro montáž na zeď, IP65 sloužící pro obsluhu třífázové fotovoltaické elektrárny (typicky střídač Goodwe 4 až 10K-ET).
| Kategorie: | Rozváděče |
|---|
AC+DC rozváděče určené pro montáž na zeď, IP65 sloužící pro obsluhu třífázové fotovoltaické elektrárny (typicky střídač Goodwe 4 až 10K-ET).
Nespornou výhodou je minimální zásah do rozváděče zákazníka – Smartmeter (měření střídače), společné rozpadové místo i veškeré jištění, je součástí tohoto rozváděče. Stačí tedy udělat smyčku mezi hl. rozváděčem a umístěním technologie.
Pozn. Smartmeter není součástí dodávky.
V rozváděči je připraveno i krizové odpojení střídače HDO (N0%). Rozváděč R-FVE-A40-1 je koncipován na hlavní jistič ve sloupku maximálně 40 A. Obsahuje i DC pojistkové odpínače a svodiče přepětí.
Soupis komponent
| Kod | Výrobce | Produkt | Popis | Počet kusů |
|---|---|---|---|---|
| 174202 | EATON | IKA-3/54-ST | Rozvodnice NA omítku IP65, průhledné dveře, 3 řady, 54 modulů | 1 |
| 158331 | EATON | SPBT12-280/4 | Svodič přepětí třídy T1+T2 (B+C), 4pól sada pro TN-S | 1 |
| 276272 | EATON | IS-40/3 | Hlavní spínač, 240V, 40A, 3HP | 1 |
| 3722 | ELKO EP | HRN-55 | Hlídací napěťové relé | 1 |
| 40.52.8.230+95,65 | FINDER | 2P/8A 230VAC 40.52.8.230.0000 | Finder RELE | 1 |
| 177256 | EATON | SPPVT12-10-2+PE | Svodič přepětí T1+T2 (I+II, B+C), fotovoltaické aplikace 1000V DC, max.zkrat.proud 1000A | 1 |
| 2625085 | EATON/ETI/OEZ | CH10x38 gPV 15A/1000V DC | Ultra rychlá válcová pojistka pro fotovoltaiku, (norma UL), 10x38mm, 1100V DC, 15A | 2 |
| CHPV2U | EATON | CHPV2U | Pojistkový odpojovač, fotovoltaické aplikace, 2-pole, 1000V AC / 30A, C10 (10x38mm) | 1 |
-
Montážní návod (1.1 MB)
-
Prohlášení o shodě (60.2 kB)
-
R-FVE-G2 CAD (85.2 kB)
-
Uživatelský návod (121.7 kB)
-
R-FVE-G2 pohled (149.5 kB)
